Система управления DALI и релейным освещением в 3-этажном здании гостиницы на ул. Рюхина на Крестовском острове в Санкт-Петербурге

DALI-освещение позволяет менять уровень освещённости в помещениях c помощью системы управления. Система управления позволяет управлять освещением:
     1. С выключателей;
     2. С единого интерфейса управления освещением в здании;

  Подавляющее большинство светильников управляются шине управления DALI, в которую получают команды через специальный шлюз KNX-DALI Jung 2098REGHE.

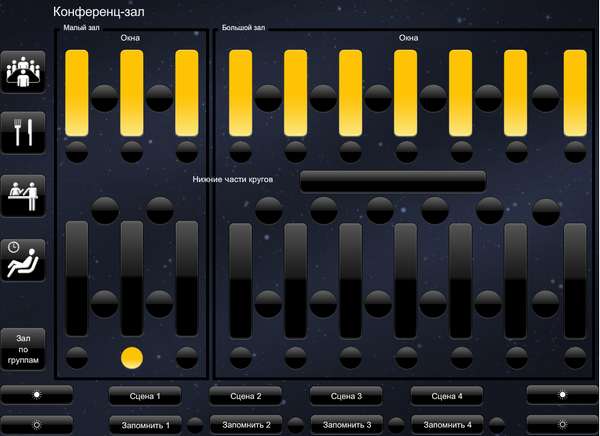

Интерфейс (фото 1)

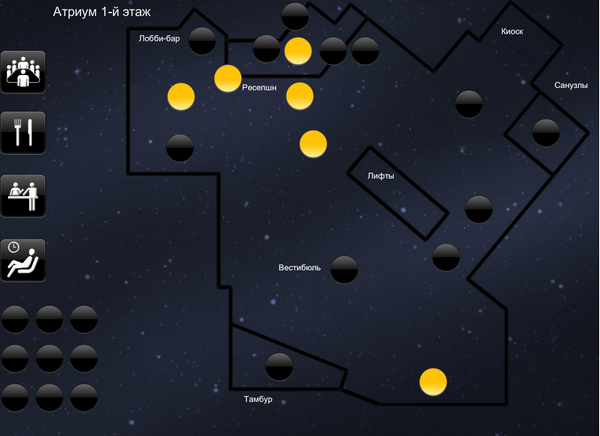

Интерфейс (фото 2)

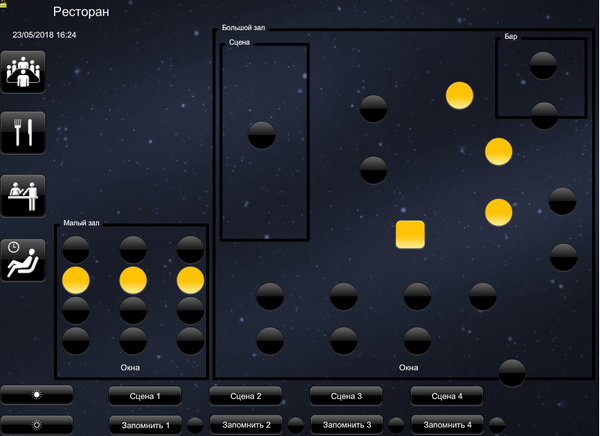

Интерфейс (фото 3)

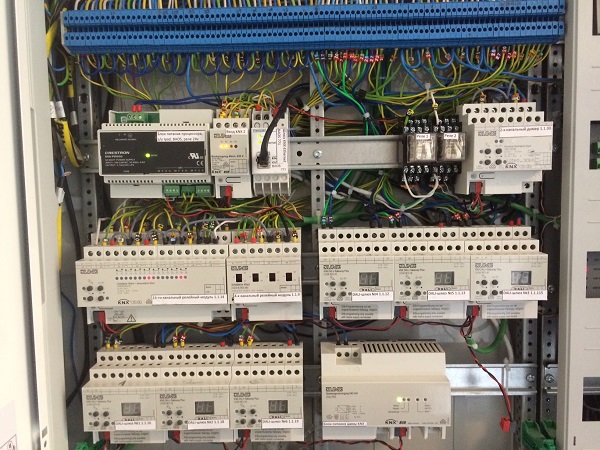

Щитовое оборудование в процессе пусконаладки

Питается KNX-сеть здания от источника питания KNX Jung 2002REG. Выкючатели стандарта KNX в здании позволяют включать и выключать свет, регулировать яркость, а также использовать сценарное управление. Сценарии позволяют реализовывать определённый набор событий по нажатию на 1 клавишу.

  Алгоритмы управления освещением индивидуально в каждом помещении заложены в процессор Crestron PAC2M, который соединяется с сетью Ethernet здания, принимая через неё команды от IPad и отправляя команды в шину KNX через шлюз Weinzierl BAOS 771.

  Функционал интерфейса системы управления позволяет помимо повтора управления функционала выключателей управлять освещением более индивидуально, используя сцены и большее, нежели на выключателях количество групп визуализации.

Есть в здании люстры и светильники без интерфейса DALI. Они управляются при помощи диммера с поддержкой светодиодных (LED) диммируемых ламп Jung 3902REGHE, а также релейных модулей Jung 2316.16REGHE.
