Матричные коммутаторы

В том случае, если "умный дом" управляет не только светом и климатом, а ещё и мультимедиа (в частности телевизорами) бессмысленно к каждому из телевизоров подключать спутниковый ресивер, IP-TV, караоке, Blu-ray-плеер, AppleTV, видеосервер. Для того, чтобы иметь возможность просматривать изображение с одного HDMI источника на одном телевизоре, а с другого HDMI-источника на другом телевизоре и придумали HDMI-видеоматрицу. Они бывают различной компановки:

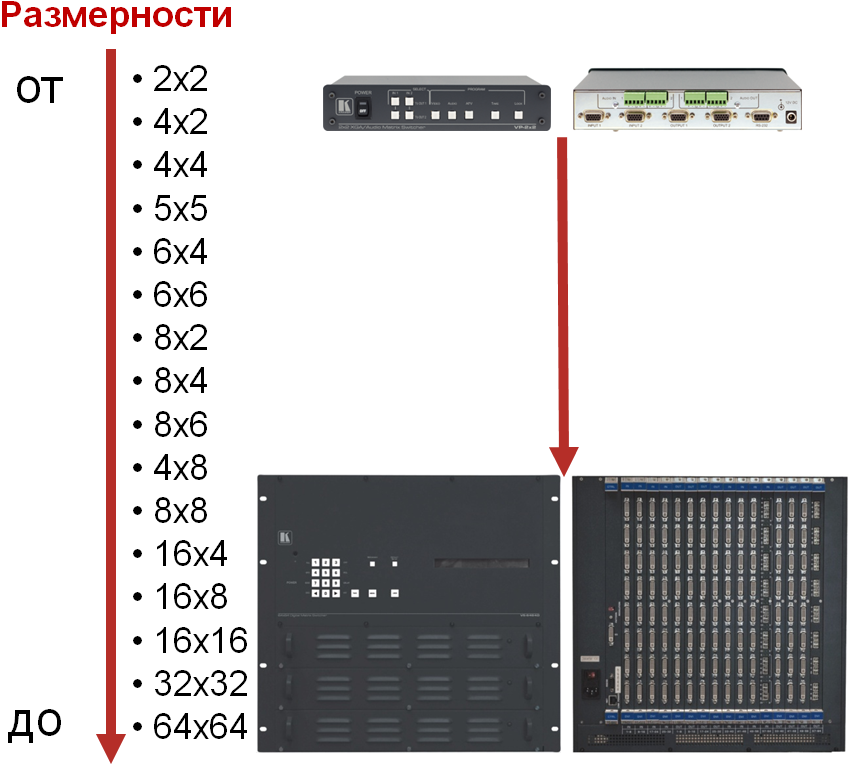

Размерности матричных коммутаторов Kramer

Ко входам соответственно подключаются источники сигнала (такие как спутниковый ресивер, IP-TV, караоке, Blu-ray-плеер, AppleTV, видеосервер), а к выходам телевизоры. Просто разветвить сигнал HDMI нельзя. Он передаётся от источника к телевизору в зашифрованном виде. Матрица же расшифровывает сигнал и зашифровывает его заново перед передачей на выходы. Также матрица позволяет воспроизвести сигнал с одного входа на несколько (например на все) выходов.

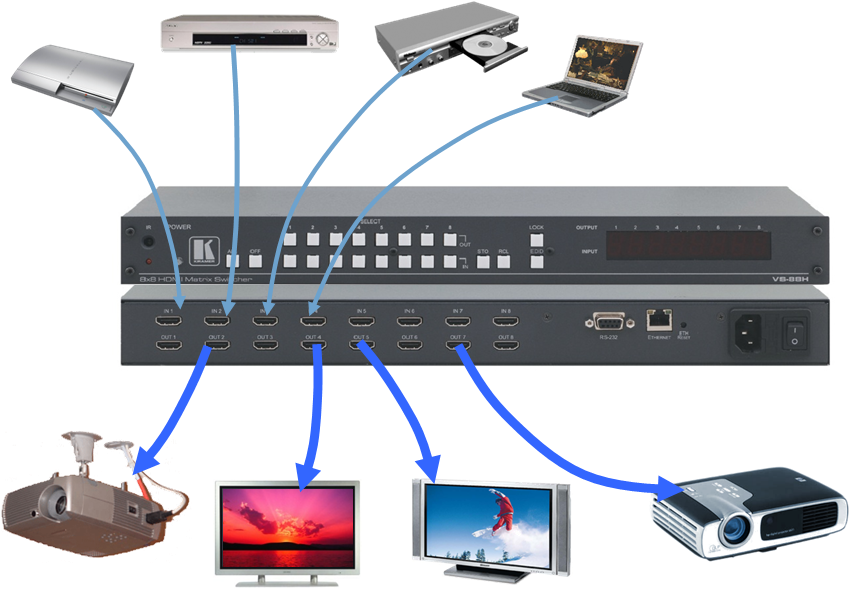

Схема использования HDMI-матричного коммутатора Kramer

Существует несколько производителей видеоматриц. Наиболее известные из них - это Kramer, Crestron и Opticis. Opticis менее распространены, поэтому в большинстве случаев мы выбираем для проектов продукцию Crestron и Kramer.
Для коммутации (переключения) входов на выходы матрицы используют порты управления. Это порты RS-232 и Ethernet. Стабильнее работает управление по RS-232. В свою очередь переключением входов на выходы занимается управляющий процессор, на который команды поступают непосредственно с программы умного дома, установленной на Ваш IPad или IPhone.

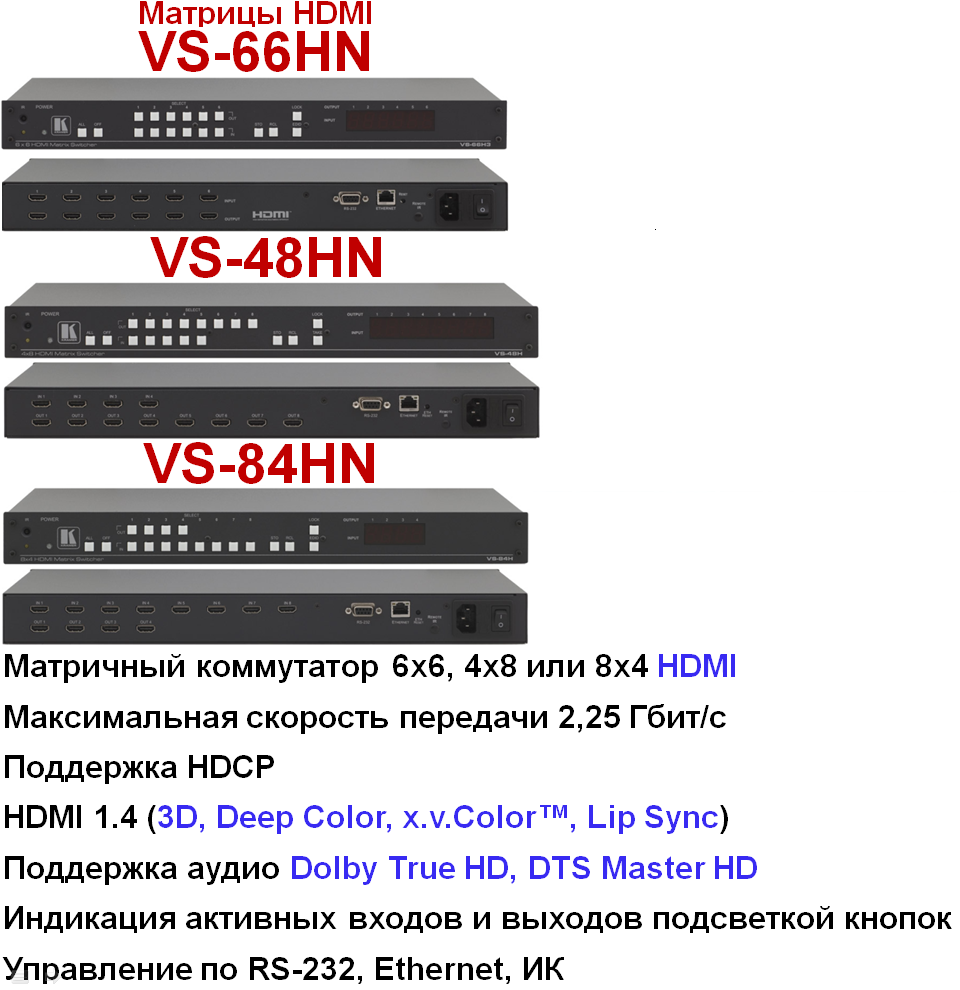

Примеры матричных HDMI-коммутаторов Kramer
